Rohrbündel-Wärmetauscher
Flüssigkeitskühler/-erhitzer · Oelkühler · Dampfkondensator · Dampferzeuger · Abgas-Wärmetauscher
Rohrbündel-Wärmetauscher eignen sich für die effiziente Wärmeübertragung zwischen Flüssigkeiten und Gasen – mit oder ohne Phasenänderung. Sie werden zum Erwärmen und Kühlen verschiedenster Medien eingesetzt. Als Wärmeträger kommen unter anderem Wasser, Thermoöl und Sattdampf zum Einsatz. Die Standardbaureihe umfasst sechs Baugrössen mit Wärmeübertragungsflächen von 0,5 bis 500 m².
Typen
Sechs Bautypen: Typ G, GK, GV und GD.

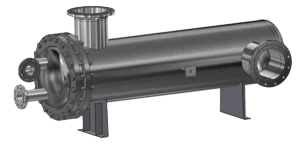

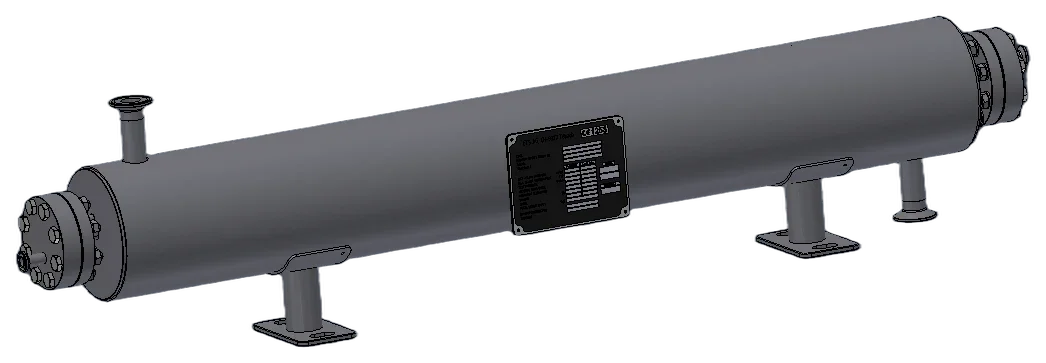

Typ G: Rohrbündel-Wärmetauscher
Unsere Rohrbündel-Wärmetauscher eignen sich für die Wärmeübertragung bei Flüssigkeiten und Gasen. Je nach Anwendung kommen unterschiedliche Werkstoffe zum Einsatz – bis hin zu hochwertigen rostfreien Stählen mit hoher Korrosionsbeständigkeit. Betriebsüberdrücke von bis zu 800 bar sind möglich. Die Standardbaureihe umfasst sechs Baugrössen mit Wärmeübertragungsflächen von bis zu 150 m²
Typ GK: Rohrbündel-Kondensator
Dieser Wärmetauscher eignet sich zur Erwärmung von Flüssigkeiten und Gasen durch die Kondensation von Sattdampf, überhitztem Dampf oder Kältemittel. Je nach Anwendung kann das Heizmedium auf der Rohr- oder Mantelseite geführt werden. Verschiedene Ausführungen in horizontaler oder vertikaler Bauweise ermöglichen Übertragungsleistungen von bis zu 20 MW.
Typ GV: Rohrbündel-Verdampfer
Der Bautyp GV eignet sich zur effizienten Kühlung von Flüssigkeiten durch die Verdampfung von Kältemitteln. Neben verschiedenen Kältemitteln kommt insbesondere Ammoniak zum Einsatz. Je nach Anwendung wird der Wärmetauscher horizontal oder vertikal ausgeführt. Verfügbar sind Varianten mit demontierbarem oder fest verschweisstem Rohrbündel.

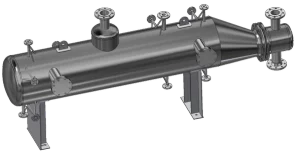

Typ GD: Dampferzeuger
Der Rohrbündelwärmetauscher Typ GD eignet sich zur indirekten Erzeugung von Nieder- und Hochdruckdampf. Als Heizmedium kommen vorwiegend Dampf, Heisswasser oder Thermoöl zum Einsatz. Die Ausführungen sind überwiegend horizontal angeordnet und werden je nach Druck und Inhalt mit den erforderlichen Prüfzertifikaten gefertigt. So lässt sich der Dampferzeuger optimal an die jeweiligen Betriebsbedingungen und Anforderungen anpassen.

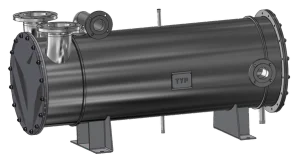

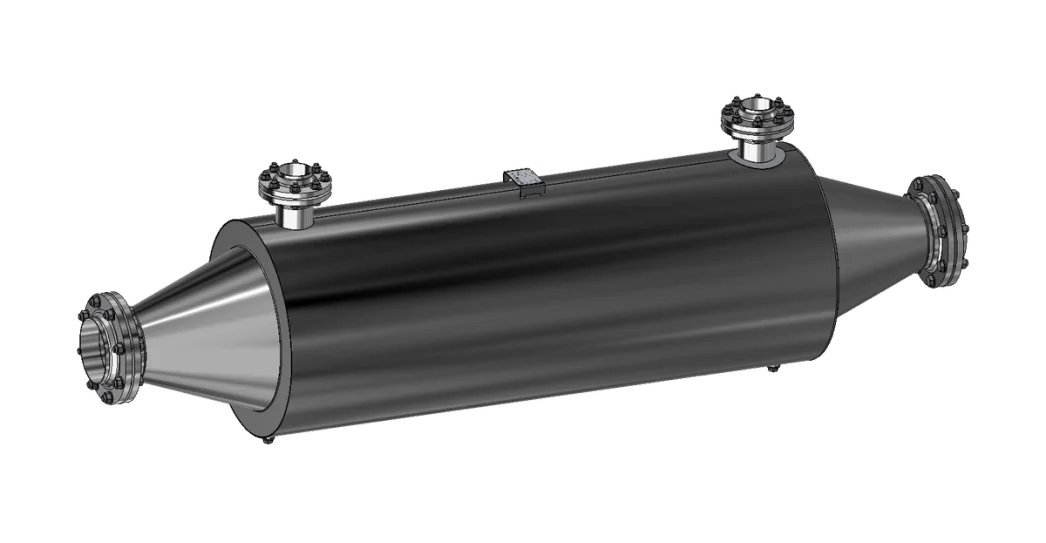

Typ GA: Abgas-Wärmetauscher
Zur Abwärmenutzung von Rauchgasen wird die Baureihe GA eingesetzt. Die genützte Wärme von thermischen Verbrennungsprozessen und WKK-Anlagen wird an Heisswasser, Thermoöl oder z.B. an die Verbrennungsluft abgegeben. In speziellen Anwendungen kann auch die Kondensationswärme von Rauchgasen genutzt werden. Auf diese Weise können Sie die Wärme aus thermischen Verbrennungsprozessen sinnvoll nutzen und damit wirtschaftlich profitieren.

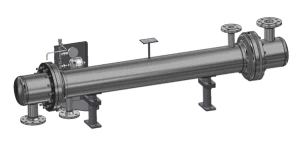

Typ GS: Sicherheits-Wärmetauscher
Durch den Einsatz eines Doppelrohres wird die Gefahr des Mischens beider Medien ausgeschlossen. Der Zwischenraum ist mit einer Sperrflüssigkeit gefüllt, welche die thermische Ausdehnung aufnimmt und über einen Druckwächter die Dichtigkeit der Rohre kontrolliert. Etwaige Durchbrüche werden automatisch gemeldet.
Die ETS Rohrbündel-Vorteile
Die ETS Energie-Technik-Systeme AG erarbeitet seit über 20 Jahren innovative Lösungen, um Unternehmen genau die Rohrbündelwärmetauscher anzubieten, die zu den spezifischen Anforderungen passen.
Demontierbare Bündel
Die Baureihe bietet Ausführungen mit demontierbaren oder fest verschweissten Rohrbündel-Einsätzen.
Sicherheits-Wärmetauscher
Beim Typ GS überwacht ein Druckwächter die Dichtheit der Rohre über die Sperrflüssigkeit im Zwischenraum. Bei einem möglichen Rohrdurchbruch wird automatisch eine Meldung ausgelöst.
Werkstoffe
Mantelrohr und Deckel in Stahl, Stahl feuerverzinkt, RILSAN-beschichtet oder rostfreiem Stahl V2A/V4A. Kühlrohre in SF-CU, CuZn20Al, CuNi10Fe, CuNi30Fe oder V2A/V4A. Sonderwerkstoffe wie Nickel, C22 und Titan auf Anfrage.
Ausgleich thermischer Ausdehnung
Spezielle Konstruktionen mit U-Rohren, schwimmendem Boden (D-Typ) oder Kompensator (K-Typ) gleichen thermische Ausdehnungen aus.
Aufbau und Wirkungsweise
Ein Rohrbündel-Wärmetauscher überträgt Wärme zwischen zwei voneinander getrennten Medienkreisläufen. Das wärmere Medium gibt seine Wärme über die Rohrwände an das kältere Medium ab. So lassen sich Flüssigkeiten und Gase effizient erwärmen oder kühlen.
Der Wärmetauscher besteht im Wesentlichen aus einem Gehäuse und einem Rohrbündeleinsatz. Das Gehäuse ist als robuste Schweisskonstruktion ausgeführt und umfasst die erforderlichen Anschlüsse und Befestigungselemente. Das Glattrohrbündel kann je nach Anforderung als Einpass- oder Mehrpassausführung ausgeführt werden.
Für unterschiedliche thermische Anforderungen stehen verschiedene Bauformen zur Verfügung. U-Rohre (U-Ausführung), schwimmende Rohrböden (D-Ausführung) oder ein Kompensator (K-Ausführung) ermöglichen den Ausgleich grosser Längenänderungen zwischen Mantel und Rohrbündel infolge der Wärmeausdehnung.
Technische Spezifikationen – Rohrbündelsysteme
Auslegungskennwerte für die Standard-Glattrohrbündel-Baureihe.
Tabelle lässt sich seitlich wischen →
Typische Einsatzgebiete dieser Bauart
Wo Rohrbündel-Wärmetauscher eingesetzt werden
Rohrbündel-Wärmetauscher haben eine grosse Vielseitigkeit in ihrer Verwendung und kommen in verschiedenen Industriezweigen zum Einsatz, z. B.:
- Kraftwerkstechnik
- Maschinenindustrie
- Getriebebau
- Chemische Industrie
- Verfahrenstechnik
Unterlagen
Produktbroschüre
Rohrbündelwärmetauscher
Fragen & Antworten zur Auslegung
Wissenswertes rund um Rohrbündel-Wärmetauscher im Anlagenbetrieb.
Welche Vorteile bieten ETS-Abgaswärmetauscher im Betrieb?
Unsere Abgaswärmetauscher verbinden effiziente Wärmerückgewinnung mit hoher Betriebssicherheit. Zertifizierte Ausführungen unterstützen einen sicheren Betrieb unter Einhaltung der relevanten Anforderungen und tragen dazu bei, die Wirtschaftlichkeit Ihrer Anlage zu verbessern. Zudem sind die Wärmetauscher wartungsfreundlich ausgelegt. Mit dem Service der ETS AG steht Ihnen auch nach der Lieferung ein kompetenter Ansprechpartner zur Seite.
Welche Branchen nutzen ETS-Abgaswärmetauscher?
ETS-Abgaswärmetauscher kommen überall dort zum Einsatz, wo industrielle Prozesse Abwärme erzeugen und nutzbar gemacht werden kann. Sie eignen sich für unterschiedlichste Branchen und Anwendungen. Zu unseren Einsatzbereichen zählen unter anderem die Lebensmittel- und chemische Industrie, die Kraftwerkstechnik sowie die Maschinen- und Papierindustrie. Auch in Müllverbrennungsanlagen bieten Abgaswärmetauscher effiziente Möglichkeiten zur Wärmerückgewinnung.
Wie unterstützt ETS die Auswahl eines Rohrbündelwärmetauschers?
Bei der Auswahl beraten wir Sie individuell und unverbindlich, zu attraktiven Preisen und mit persönlicher Betreuung während der gesamten Umsetzung.
Wann sollte eine Sicherheits-Ausführung (Doppelrohr) gewählt werden?
Der Typ GS kommt überall dort zum Einsatz, wo eine Vermischung der beiden Medien unbedingt verhindert werden muss. Dies ist beispielsweise bei Schmieröl-Kühlkreisläufen mit Flusswasserkühlung relevant, um einen möglichen Ölaustritt in die Umwelt zu vermeiden. Auch in der chemischen Prozesstechnik bietet der Typ GS eine sichere Lösung, insbesondere bei Anwendungen mit hochreaktiven Medien und kritischen Stoffkombinationen.
