Lamellen-Wärmetauscher
Luftgekühlte Flüssigkeitskühler · Lufterhitzer · Wärmerückgewinnungsregister · Gebläseluftkühler · Druckgaskühler · Oelkühler · Generatorkühler · Verdampfer · Kondensator
Lamellen-Wärmetauscher von der ETS AG finden primär Anwendung in der Erwärmung und Kühlung von Flüssigkeiten durch Gase oder umgekehrt. Die Wärmeübertragung kann mit verschiedenen Medien wie Wasser, Sole, Sattdampf, Hydraulik- oder Schmieröl, Thermoöl sowie kondensierenden oder verdampfenden Kältemitteln erfolgen. Dank ihrer Lamellenbauweise können Lamellen-Wärmetauscher eine grosse aktive Aussenoberfläche in einem geringen Volumen aufnehmen. Unsere Baureihen umfassen verschiedene Wärmeübertragungsflächen von 0,1 bis 8.000 m².
Typen
Sechs Bautypen: Typ FLNB, LK, LBD, LBF und KKG.

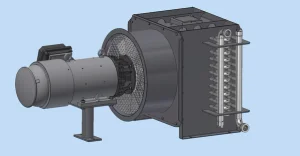

Typ FLNB
Die Baureihe FLNB wird nach dem neuesten Stand der Technik entwickelt und gefertigt. Sie steht für effiziente und zuverlässige Ölkühlung. Die Ölkühler bestehen aus Aluminiumelementen mit Gehäuse bzw. Haube und Lüfter. Die Standardbaureihe umfasst zwölf Typen mit einer maximalen Kühlleistung von 150 kW. Der FLNB eignet sich für die Rückkühlung von Hydraulik-, Schmier- und Getriebeöl und bietet eine zuverlässige Lösung für verschiedenste industrielle Anwendungen.

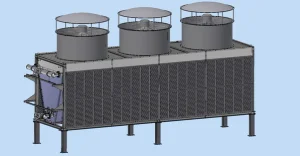

Typ LK
Die Rückkühler der Baureihe LK führen überschüssige Wärme zuverlässig an die Umgebungsluft ab. Sie eignen sich für Flüssigkeitskreisläufe mit Wasser oder Sole und können auch als Kondensatoren eingesetzt werden. Die Standardbaureihe umfasst 24 Typen mit Wärmeübertragungsflächen bis zu 1.200 m². Je nach Anwendung sind die Geräte als Wand- oder Deckenmodell erhältlich. Dank über 20 Jahren Praxiserfahrung beraten wir Sie bei der Auswahl des passenden Rückkühlers für Ihre Anwendung.

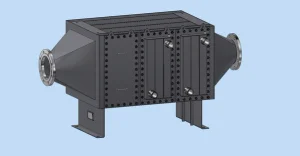

Typ LBD
Dieser Typ wird zur Erwärmung von Prozessluft oder Prozessgas durch Kondensation von Sattdampf oder überhitztem Dampf eingesetzt. Je nach Anforderung stehen verschiedene Werkstoffe wie verzinkter oder rostfreier Stahl zur Verfügung. Auch Anwendungen mit hohen Betriebsdrücken bis 800 bar mit entsprechenden Prüfzertifikaten sind möglich. Die ETS AG bietet Ihnen hierbei verschiedene Bautypen, die sich nach dem eingesetzten Gas richten. Selbstverständlich beraten wir Sie auch hier auf Wunsch individuell.

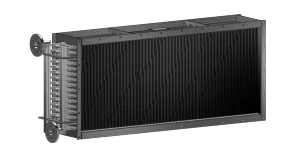

Typ LBF
Der universell verwendbare Lamellen-Wärmetauscher wird zur Erwärmung und Kühlung von Gasen und Flüssigkeiten eingesetzt. Verschiedene Materialkombinationen von Kupfer, Kupfer-Nickel, Messing, Aluminium bis zu komplett rostfreier Ausführung für hohe Korrosionsbeständigkeit sind möglich. Die einzelnen Elemente können eine Baulänge von max. 8000 mm aufweisen. Gern gehen wir mit Ihnen während der Planungsphase auf die ideale Baulänge der Materialien und deren Beschaffenheit ein.

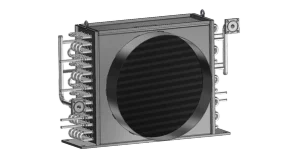

Typ KKG
Hochdruckkühler kommen bei der Verdichtung von Erdgas und technischen Gasen zum Einsatz. Dabei können Enddrücke von bis zu 800 bar entstehen. Die Baureihe KKG ist speziell für die Rückkühlung komprimierter Gase ausgelegt. Sie ermöglicht eine zuverlässige und sichere Kühlung – auch bei hohen Betriebsdrücken.
Die ETS Lamellen-Wärmetauscher-Vorteile
Effiziente Übertragung thermischer Energie zwischen Gasen und Flüssigkeiten.
Maximierte Aussenfläche
Aufgepresste Rippenlamellen ermöglichen die Unterbringung extrem grosser Wärmeübertragungsflächen in kompaktem Volumen.
Bis zu 800 bar Druck
Spezialausführungen (Typ KKG) sichern die zuverlässige Gaskühlung selbst bei extremen Verdichterenddrücken.
Werkstoffe
Rohre: Kupfer, Kupfer-Nickel, Stahl, rostfreier Stahl. Lamellen: Aluminium, Kupfer, rostfreier Stahl. Gehäuse: Aluminium, Stahl, Stahl verzinkt, rostfreier Stahl.
Ausgleich thermischer Ausdehnungen
Spezielle Konstruktionsvarianten ermöglichen es, auch grosse thermische Ausdehnungen der Rohre sicher und zuverlässig aufzunehmen.

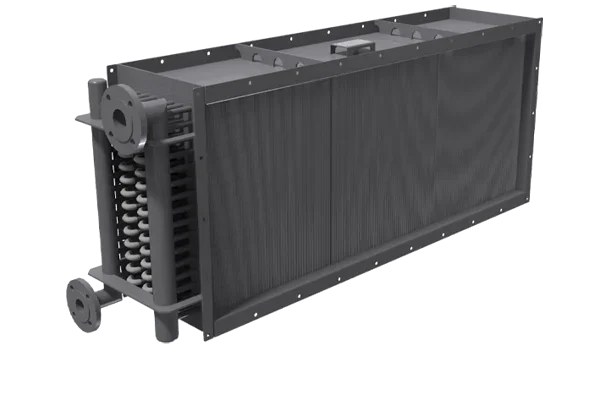

Aufbau und Wirkungsweise
Die Lamellen-Wärmetauscher bestehen im Wesentlichen aus Kernrohren mit aufgezogenen oder aufgepressten Lamellen, einem stabilen Gehäuse und mehreren Kollektoren oder Umlenkkästen. Je nach geforderten Betriebsdaten wird die Stofführung individuell angepasst. Durch spezielle Konstruktionsvarianten können auch grosse thermische Ausdehnungen der Rohre problemlos aufgefangen werden. Für Anwendungen mit hohen Korrosionsanforderungen und hohen Betriebsdrücken (bis 800 bar) stehen spezielle Materialkombinationen Rohr/Lamelle zur Verfügung.
- Kernrohre mit Lamellen Die Lamellen sind auf die Kernrohre aufgezogen oder aufgepresst.
- Gehäuse Aluminium, Stahl, Stahl verzinkt oder rostfreier Stahl.
- Kollektoren oder Umlenkkästen Je nach geforderten Betriebsdaten wird die Stofführung individuell angepasst.
Auslegung nach Prozessdaten
Die konkrete Ausführung wird aus den Prozessdaten ausgelegt.
Technische Daten Lamellen-Wärmetauscher
Die Grenzwerte und Werkstoffe unserer Lamellen-Baureihen.
Tabelle lässt sich seitlich wischen →
Typische Einsatzgebiete dieser Bauart
Wofür Lamellen-Wärmetauscher gebaut werden
Die Wärmeübertragung läuft mit Wasser, Sole, Sattdampf, Hydraulik- oder Schmieröl, Thermoöl sowie mit kondensierenden oder verdampfenden Kältemitteln. Das Kühlen und Erwärmen von Flüssigkeiten oder Gasen gehört in vielen Industriebetrieben zum Arbeitsalltag. Besonders beliebt sind die Geräte in der Kraftwerkstechnik, in der Maschinenindustrie sowie in der Papierindustrie. In diesen Bereichen sind verschiedene Arbeitsprozesse sehr eng mit der Kühlung oder Erwärmung von diversen Flüssigkeiten verzahnt. Darüber hinaus bieten wir Ihnen ebenso ausgezeichnete Lamellenwärmetauscher an, die in der chemischen Industrie oder in der Verfahrenstechnik eingesetzt werden können.
Als Gerät ausgeführt
- Luftgekühlte Flüssigkeitskühler
- Lufterhitzer
- Wärmerückgewinnungsregister
- Gebläseluftkühler
- Druckgaskühler
- Ölkühler
- Generatorkühler
- Verdampfer
- Kondensator
Eingesetzt in
Kraftwerkstechnik · Maschinenindustrie · Papierindustrie · Chemische Industrie · Verfahrenstechnik · Umwelttechnik · Heizungs- und Lüftungstechnik
Unterlagen
Produktbroschüre
Lamellen-Wärmetauscher
Häufige Fragen zur Lamellenbauweise
Wichtige Kriterien für die thermodynamische Berechnung und Reinigung.
Wie unterstützt ETS die Auswahl eines Lamellenwärmetauschers?
Wir beraten Sie persönlich bei der Auswahl des passenden Lamellenwärmetauschers. Unser umfangreiches Sortiment bietet Lösungen für nahezu alle Industriezweige – ergänzt durch individuelle Sonderanfertigungen, wenn Standardlösungen nicht ausreichen. Nutzen Sie unser Anfrageformular im Downloadbereich oder kontaktieren Sie uns direkt. Wir freuen uns auf Ihre Anfrage.
Wie erfolgt der dauerhafte mechanische Kontakt zwischen Rohr und Lamelle?
Nach dem Aufziehen des Lamellenbandes auf die Kernrohre werden die Rohre hydraulisch oder mechanisch im Innendurchmesser aufgeweitet. Dadurch werden die Rohrwände dauerhaft und kraftschlüssig gegen die Lamellenkragen gepresst. So entsteht ein stabiler mechanischer Kontakt, der einen optimalen Wärmeübergang zwischen Rohr und Lamelle gewährleistet.
Welche Auslegungsdaten sind für eine Berechnung erforderlich?
Für eine präzise Auslegung benötigen wir die Eintritts- und Austrittstemperaturen beider Medien, die jeweiligen Durchflussmengen (Luftvolumenstrom und Fluidmassenstrom) sowie die Angabe, welches Medium auf der Rohrseite geführt wird. Darüber hinaus sind Angaben zum verfügbaren Bauraum und zu den maximal zulässigen Druckverlusten auf beiden Seiten erforderlich. Auf Basis dieser Betriebsdaten wird die Stoffführung individuell ausgelegt und optimal an die jeweiligen Anforderungen angepasst.
Wofür werden Lamellen-Wärmetauscher als Lufterhitzer eingesetzt?
Lamellen-Wärmetauscher als Lufterhitzer werden überall dort eingesetzt, wo Luft oder Prozessgas gezielt erwärmt werden soll. Typische Anwendungen finden sich in Industrie- und Lagerhallen, Grossraumbüros sowie in zahlreichen industriellen Prozessen. Dabei wird die Wärme eines Heizmediums – beispielsweise Heisswasser, Thermoöl oder Dampf – über die Rohre und Lamellen effizient an die vorbeiströmende Luft übertragen. Für Dampfanwendungen kommt insbesondere unser LBD zum Einsatz. Dieser ist speziell für die Wärmeübertragung aus kondensierendem Dampf auf Luft oder Prozessgas ausgelegt. Unsere Lamellen-Wärmetauscher finden unter anderem in der chemischen Industrie, Umwelttechnik, Papierindustrie, Kraftwerkstechnik und im Maschinenbau Anwendung. Wir beraten Sie gerne bei der Auswahl und Auslegung des passenden Lufterhitzers für Ihre Anwendung.
Dimensionieren Sie Ihr Lamellenregister präzise
Für eine präzise Auslegung benötigen wir die wichtigsten Betriebsdaten: die Eintritts- und Austrittstemperaturen beider Medien, die Durchflussmengen (Luftvolumenstrom und Fluidmassenstrom), den verfügbaren Bauraum sowie die maximal zulässigen Druckverluste auf beiden Seiten.
Sie haben Fragen oder möchten Ihre Anforderungen direkt besprechen? Kontaktieren Sie uns gerne telefonisch. Unsere kompetenten Mitarbeiter beraten Sie persönlich und finden gemeinsam mit Ihnen die passende Lösung.
