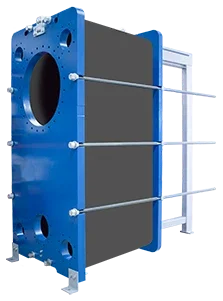

Platten-Wärmetauscher
Gelötete Ausführung · Gedichtete Ausführung · Semi-geschweisste Ausführung. Vollverschweisste Ausführung · Freistrom-Plattenwärmetauscher
ETS bietet Plattenwärmetauscher als effiziente und wirtschaftliche Alternative zu herkömmlichen Wärmetauschern für vielfältige Anwendungen in nahezu allen Bereichen. Die gelöteten Plattenwärmetauscher sind für einen Differenzdruck von bis zu 25 bar und Temperaturen von -180 °C bis +200°C geeignet. Geschraubte Plattenwärmetauscher können mit speziellen Dichtungen auch für aggressive Medien ausgelegt werden.
Ausführungen
Gelötet, gedichtet, Freistrom, semi-geschweisst, rundgeschweisst und Doppelwand / vollverschweisst.

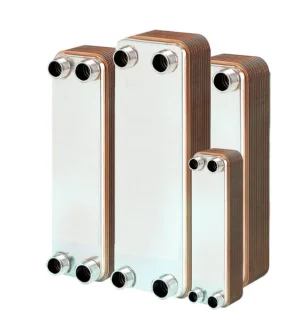

Gelötete Ausführung
Gelötete Plattenwärmetauscher kommen ohne Dichtungen aus und sind für Temperaturen von −20 °C bis +185 °C sowie Arbeitsdrücke bis 25 bar geeignet. Die hohe Turbulenz ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise. Sie eignen sich für flüssige Medien in Industrie und Gebäudetechnik sowie als Kondensatoren und Verdampfer in Kälteanlagen
Gedichtete Ausführung
Gedichtete Platten-Wärmetauscher werden für grosse Übertragungsleistungen vorwiegend für flüssige Medien in Industrie, Marine und Haustechnik eingesetzt. Der max. Arbeitsdruck beträgt 16 bar bei 160°C.
Freistrom-Plattenwärmetauscher
Freistrom-Plattenwärmetauscher erlauben die Kühlung oder Erwärmung von verschmutzten Medien z. B. mit Fasern oder Festteilen, ohne dass sich Ablagerungen auf den Platten bilden. Typische Anwendungen sind die Kühlung oder Erwärmung von Orangensaft, Joghurt, Eiscreme, Bierwürze, Tomatensauce, Abwasser und Zellulose.
Semi-geschweisste Platten-Wärmetauscher
Semigeschweisste Platten-Wärmetauscher werden vorwiegend für Hochdruckzwecke sowie für aggressive Medien eingesetzt, wo keine Dichtungen und keine Lötungen erlaubt sind. Die Schweissnaht liegt ausserhalb der Dichtungsspur und verunmöglicht so einen Korrosionsangriff.
Rundgeschweisste Platten
Der «rundgeschweisste» Plattenwärmetauscher arbeitet als Röhrenwärmetauscher, mit dem Unterschied, dass die Röhren durch effizientere Platten ersetzt wurden. Diese sind mittels Laser/TIG zu einem Paket zusammengeschweisst und in einem Rohr eingebaut. Vorteile: keine Dichtungen, sicherer Betrieb, bis 250 °C und 25 bar, raumsparend. Der SPS wird eingesetzt für Fernwärme, Dampf- oder Oel-WT sowie als Verdampfer und Kondensator.
Doppelwand-Wärmetauscher
Für Anwendungen, in denen Vorschriften oder betriebliche Gründe eine zusätzliche Sicherheitsebene verlangen. Beide Medien sind durch Doppelplatten aus Edelstahl getrennt. Im sehr unwahrscheinlichen Fall einer internen Leckage tritt das Medium über die Sicherheitskammer nach aussen sichtbar aus, statt sich mit dem zweiten Medium zu vermischen.
Die ETS Platten-Wärmetauscher-Vorteile
Mehr Leistung bei weniger Materialeinsatz – die moderne Art der Prozesskühlung und -erwärmung.
Thermischer Wirkungsgrad
Plattenwärmetauscher zeichnen sich durch eine kompakte Bauweise, hohe thermische Effizienz und flexible Einsatzmöglichkeiten aus. Je nach Anwendung ermöglichen sie sehr geringe Temperaturdifferenzen bis 1 Kelvin und damit eine besonders effiziente Wärmeübertragung im Gegenstrom.
Montage und Wartung

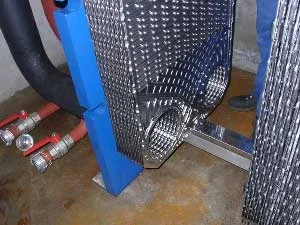

Das geringe Gewicht erleichtert Transport und Montage vor Ort. Die servicefreundliche Konstruktion ermöglicht einen schnellen Zugang zu den Platten und vereinfacht Reinigung und Wartung.
Erweiterbares System
Bei gedichteten Plattenwärmetauschern lässt sich die Leistung flexibel anpassen. Durch das Hinzufügen oder Entfernen von Platten kann die Wärmeübertragungsleistung jederzeit an veränderte Anforderungen angepasst werden.
Welche Prozessdaten die Ausführung bestimmen

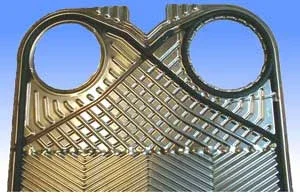

Ein Plattenwärmetauscher besteht aus mehreren Wärmeübertragungsplatten, zwischen denen die Medien in getrennten Kanälen fliessen. Die Wärme wird dabei von einem Medium über die Platten an das andere Medium übertragen.
ETS verfügt über langjährige Erfahrung in der Berechnung und Auslegung von Plattenwärmetauschern. Je nach Anwendung stehen geschraubte, gelötete oder geschweisste Ausführungen zur Verfügung.
Für die optimale Ausführung berücksichtigen wir Medium, Druck, Temperatur, Verschmutzungsrisiko und Wartungsanforderungen.
- Medium und Verträglichkeit: Werkstoffe, Dichtungen und Kanalgeometrie werden individuell auf die eingesetzten Medien und deren Eigenschaften abgestimmt.
- Druck und Temperatur: Betriebs- und Auslegungsdaten bestimmen Plattenpaket, Anschlüsse und die passende Bauform.
- Reinigung und Wartung: Ob der Apparat geöffnet, erweitert oder mit partikelhaltigen Medien betrieben werden soll, gehört in die technische Klärung.

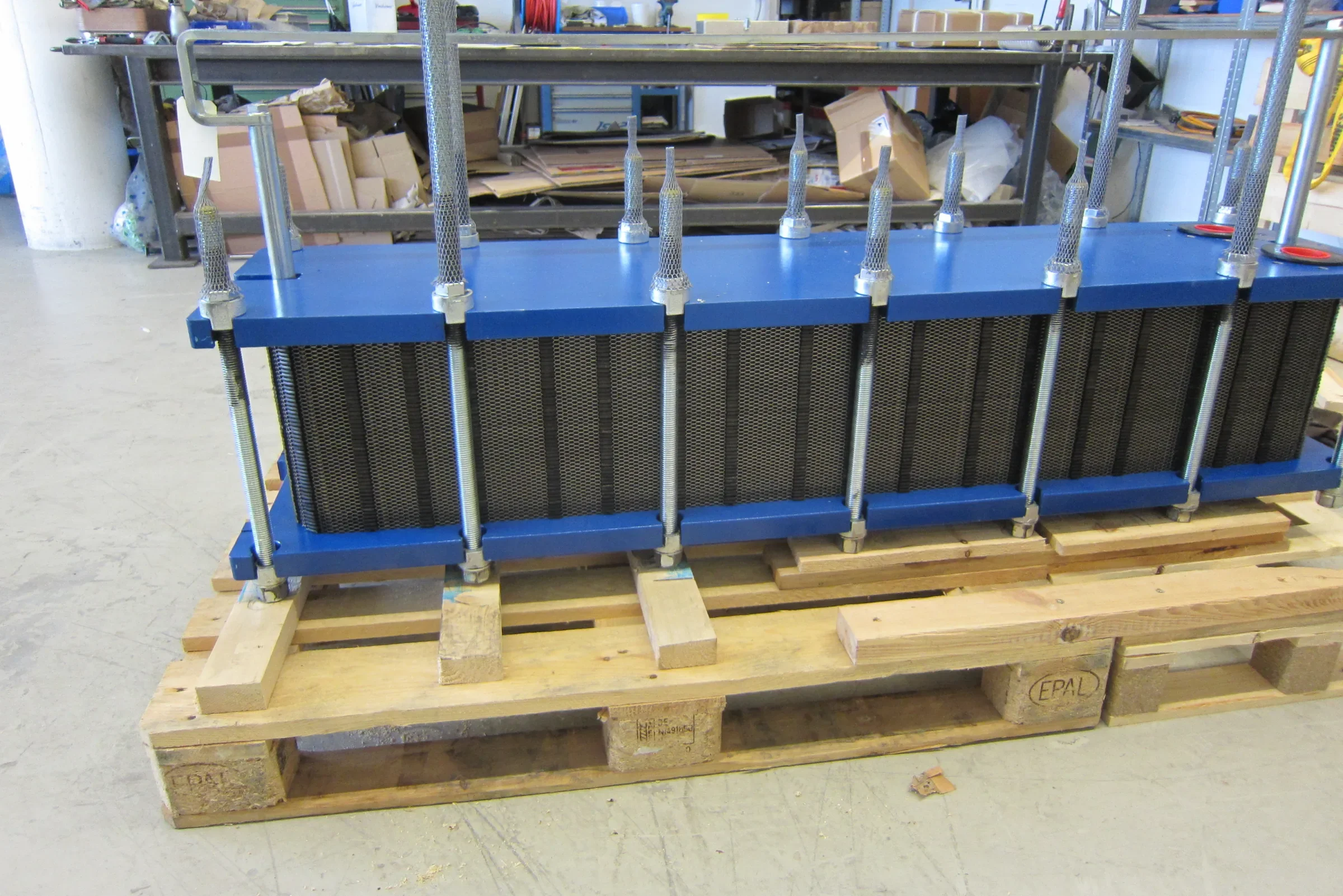

Originalaufnahme eines ETS-Platten-Wärmetauschers. Die konkrete Ausführung wird projektspezifisch ausgelegt.
Für die technische Auslegung relevant
- MedienZusammensetzung und Verschmutzung
- BetriebsdatenDruck, Temperatur und Leistung
- WerkstoffeKorrosion und Dichtungskonzept
- EinbausituationWartungszugang und Platzbedarf
Technische Spezifikationen im Überblick
Die Standard-Grenzwerte für unsere Baureihen. Höhere Werte auf Anfrage über Sonderdimensionierung möglich.
Tabelle lässt sich seitlich wischen →
Typische Einsatzgebiete dieser Bauart
Wo Platten-Wärmetauscher eingesetzt werden
Plattenwärmetauscher ermöglichen eine effiziente und ressourcenschonende Wärmeübertragung in zahlreichen Industriebranchen und insbesondere in der Lebensmittelindustrie. Sie werden eingesetzt, wenn Medien präzise erwärmt oder gekühlt werden müssen und hohe hygienische Anforderungen bestehen.
Durch die kompakte Anordnung vieler Platten entsteht eine grosse Wärmeübertragungsfläche bei geringem Platzbedarf. Bei gedichteten Ausführungen lassen sich die Platten für Reinigung und Wartung einfach auseinandernehmen.
- Industrie
- Marine
- Nahrungsmittelherstellung
- Molkereibetriebe
- Heizung
- Fernheizung
- Solartechnik
Unterlagen
Produktbroschüre
Plattenwärmetauscher
Häufige Fragen & Einwände
Wissenswertes rund um die Auslegung, Montage und Wartung von Platten-Wärmetauschern.
Wie unterstützt ETS bei der Auswahl des passenden Plattenwärmetauschers?
Plattenwärmetauscher gehören zu unseren Spezialgebieten. Mit unserem breiten Sortiment bieten wir Lösungen für nahezu jede Anwendung. Füllen Sie unser Anfrageformular aus und vereinbaren Sie ein unverbindliches Beratungsgespräch mit unseren Experten.
Welche Ausführungen und Serien liefert ETS?
Kundenspezifische Ausführungen sowie auch grössere und kleinere Serien können in kurzer Zeit geliefert werden.
Wie wird die optimale Grösse des Wärmetauschers ermittelt?
Mit speziell entwickelten Berechnungsprogrammen dimensionieren unsere Ingenieure den Wärmetauscher präzise und effizient. Grundlage sind Ihre Betriebsparameter wie Massenströme, Ein- und Austrittstemperaturen, zulässiger Druckverlust und Medieneigenschaften.
Können aggressive oder abrasive Flüssigkeiten gefahren werden?
Spezielle Dichtungen und Werkstoffe wie Titan, Titan-Palladium oder Hastelloy ermöglichen den Einsatz auch bei aggressiven Medien. Freistrom-Geometrien eignen sich zudem für feststoffbeladene Medien wie Schlämme sowie für anspruchsvolle Säuren und Laugen.
Wie verhält es sich mit Dichtungsverschleiss und Service?
Bei gedichteten Plattenwärmetauschern lassen sich einzelne Dichtungen einfach vor Ort austauschen. Hochwertige Dichtungen sorgen für eine lange Standzeit. Für Anwendungen ohne Dichtungen stehen gelötete Plattenwärmetauscher oder rundgeschweisste Ausführungen zur Verfügung.
Starten Sie Ihre Auslegung mit unseren Ingenieuren
Senden Sie uns Ihre wichtigsten Betriebsdaten: Massenströme, Ein- und Austrittstemperaturen, den maximal zulässigen Druckverlust und die Eigenschaften der eingesetzten Medien. Auf dieser Basis legen unsere Ingenieure die optimale Plattenkonfiguration aus und erstellen Ihnen ein passendes Angebot.
Füllen Sie unser Kontaktformular aus – unser Team meldet sich schnellstmöglich bei Ihnen. Bei Fragen beraten wir Sie gerne auch persönlich am Telefon.
