Rohrbündelwärmeaustauscher

Flüssigkeitskühler-/erhitzer - Oelkühler - Dampfkondensator - Dampferzeuger - Abgas-Wärmetauscher


Die Rohrbündel-Wärmetauscher eignen sich vorwiegend für die Wärmeübertragung zwischen verschiedenen Flüssigkeiten und Gasen mit oder ohne Phasenänderung. So werden hervorragende Ergebnisse bei der Erwärmung, bzw. Kühlung von Flüssigkeiten und Gasen mittels Wasser, Thermoöl, Sattdampf usw. erzielt. Die Standardbaureihe umfasst 6 Baugrössen mit Wärmeübertragungsflächen von 0.5 bis 500 m2

Anwendungsbereich

Rohrbündel-Wärmetauscher haben eine grosse Vielseitigkeit in ihrer Verwendung und kommen in verschiedenen Industriezweigen zum Einsatz, z. B.:

  • Kraftwerkstechnik
  • Maschinenindustrie
  • Getriebebau
  • Chemische Industrie
  • Verfahrenstechnik

Aufbau und Wirkungsweise

Die Wärmetauscher bestehen im wesentlichen aus Gehäuse und Rohrbündeleinsatz. Das Gehäuse ist eine Schweisskonstruktion und umfasst sämtliche Anschluss-, Verbindungs- und Befestigungselemente. Das hierzu einzubauende Glattrohr-Bündel ist serienmässig als Zweiwegausführung vorgesehen. Das gewählte Konzept mit U-Rohren (U-Ausführung) bzw. schwimmendem Rohrboden (D-Ausführung) oder mit fixem Kompensator (K-Ausführung) ermöglicht grosse Längenänderungen zwischen Mantel und Bündel infolge Wärmeausdehnung.

Werkstoffe

Es sind folgende Materialkombinationen möglich (Sonderwerkstoffe auf Anfrage):

  • Mantelrohr: Stahl St37-2, St37-2 feuerverzinkt, rostfreier Stahl V2A/V4A
  • Deckel: Stahl St37-2, St37-2 beschichtet mit RILSAN, rostfreier Stahl V2A/V4A
  • Kühlrohre: SF-CU, CuZn20Al, CuNi10Fe, CuNi30Fe, rostfreier Stahl V2A/V4A

Typen

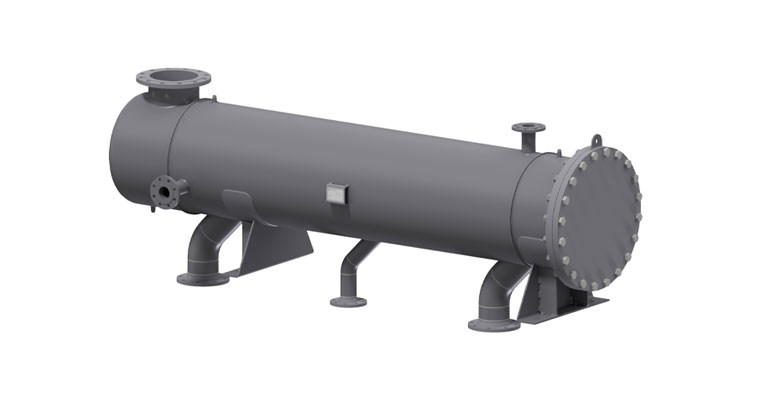

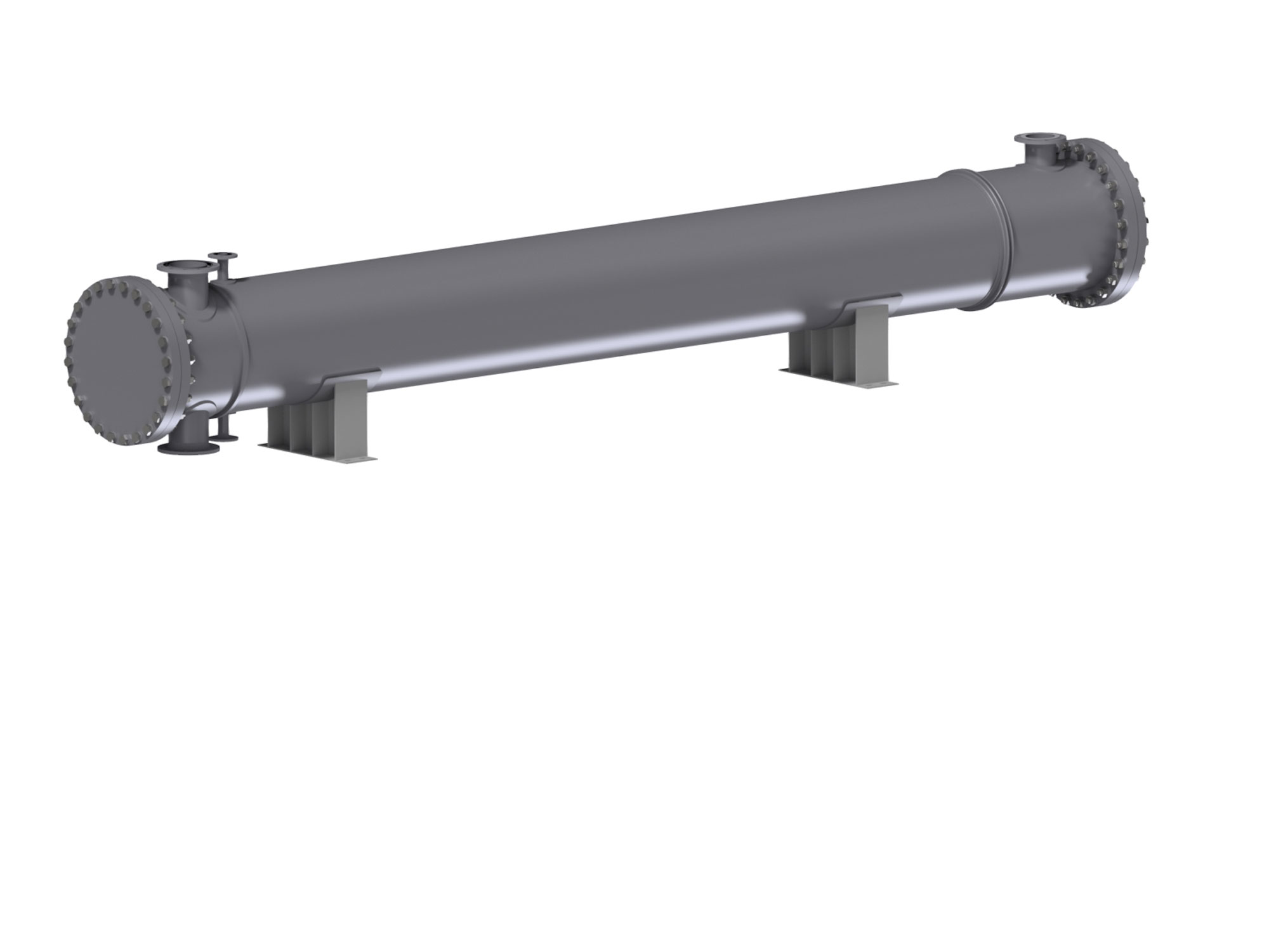

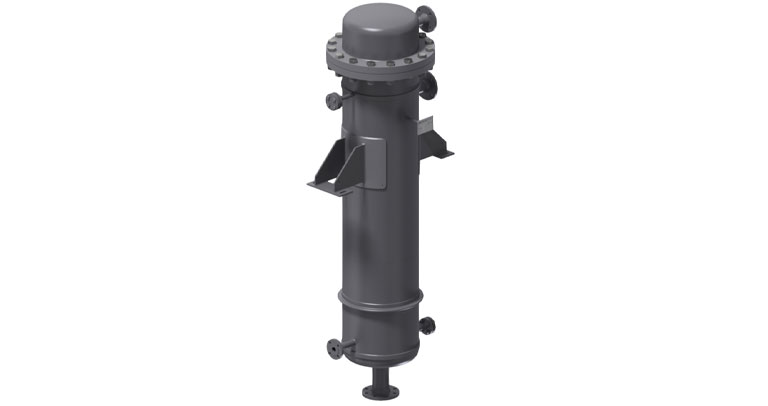

  • Typ G: Rohrbündel-Wärmetauscher

    Universeller Rohrbündel-Wärmetauscher für Flüssigkeiten und Gase. Es werden verschiedene Werkstoffe bis hin zu höchstwertigen rostfreien Stählen mit hoher Korrosionsbeständigkeit eingesetzt. Betriebsüberdrücke bis 800 bar sind möglich. Die Standardreihe umfasst 6 Baugrössen mit Übertragungsflächen bis 150m2.

  • Typ GK: Rohrbündel-Kondensator

    Dieser Typ wird zur Erwärmung von Flüssigkeiten oder Gasen durch Kondensation von Sattdampf, überhitztem Dampf oder Kältemittel verwendet. Je nach Anwendung ist der Dampf auf der Rohr- oder auf der Mantelseite. Mehrere Varianten in vertikaler oder horizontaler Lage mit bis zu 20MW Übertragungsleistung sind verfügbar.

  • Typ GV: Rohrbündel-Verdampfer

    Der Bautyp GV wird zur Abkühlung von Flüssigkeiten mittels Verdampfung von Kältemitteln, insbesondere auch Ammoniak, eingesetzt. Die Baureihe umfasst horizontale oder vertikale Ausführungen mit demontierbaren oder fix verschweissten Rohrbündel-Einsätzen.

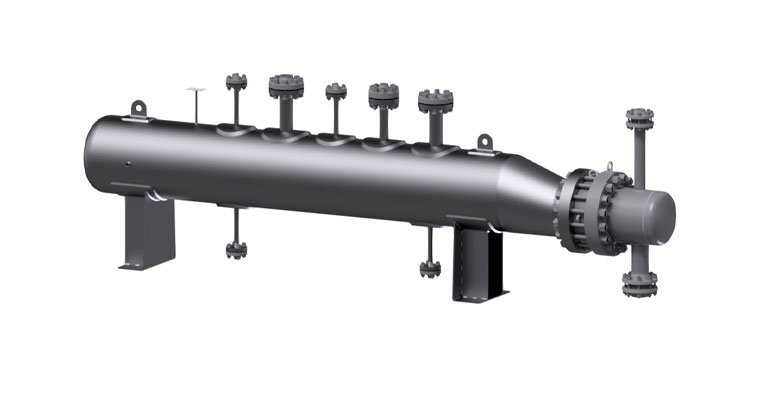

  • Typ GD: Dampferzeuger

    Die Baureihe GD wird für die indirekte Erzeugung von Nieder- oder Hochdruckdampf eingesetzt. Als Heizmedium wird vorwiegend Dampf, Heisswasser oder Thermoöl benutzt. Die meist liegenden Ausführungen werden je nach Druck und Inhalt mit den entsprechenden Prüfzertifikaten hergestellt.

  • Typ GA: Abgas-Wärmetauscher

    Zur Abwärmenutzung von Rauchgasen wird die Baureihe GA eingesetzt. Die genützte Wärme von thermischen Verbrennungsprozessen, WKK-Anlagen usw. wird an Heisswasser, Thermoöl oder z.B. an die Verbrennungsluft abgegeben. In speziellen Anwendungen kann auch die Kondensationswärme von Rauchgasen genutzt werden.

  • Typ GS: Sicherheits-Wärmetauscher

    Durch den Einsatz eines Doppelrohres wird die Gefahr des Mischens beider Medien ausgeschlossen. Der Zwischenraum ist mit einer Sperrflüssigkeit gefüllt, welche die thermische Ausdehnung aufnimmt und über einen Druckwächter die Dichtigkeit der Rohre kontrolliert. Etwaige Durchbrüche werden automatisch gemeldet.
