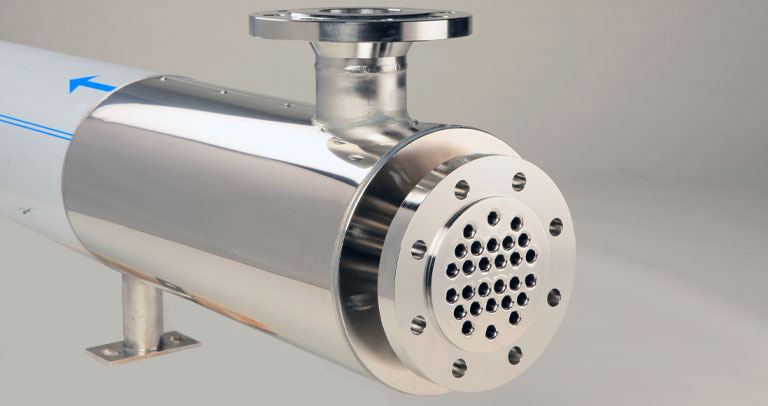

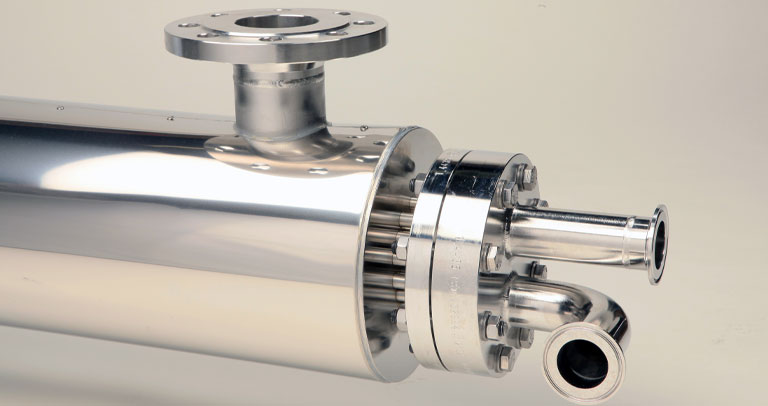

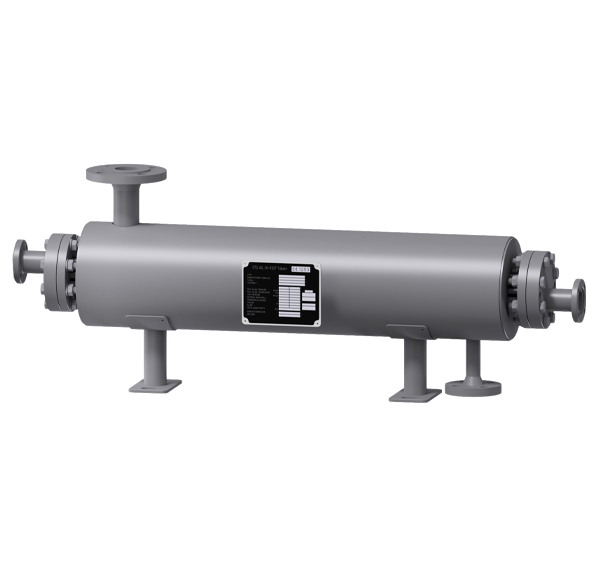

Steril Rohrbündel-Wärmeaustauscher

Steril Rohrbündelwärmetauscher als WFI / Produktkühler-/erhitzer - CIP-Lösung Wärmetauscher - Abluftkühler / Kondensator - Ablufterhitzer


Die ETS AG bietet hochwertige Rohrbündelwärmetauscher, die alle cGMP-Richtlinien erfüllen und sich ideal für den Einsatz in FDA-Anlagen eignen, um Flüssigkeiten oder Gase zu kühlen oder zu erwärmen, ohne dabei Verunreinigungen durch Bakterien oder andere Mikroorganismen zu verursachen.

Dank des DTS-Aufbaus ist eine weitgehende Trennung des Primär- und Sekundärmediums gewährleistet.

Die Rohrseite des Wärmetauschers wird vollständig entleert und entlüftet, da das oberste und unterste Rohr speziell positioniert sind. Die Isolierung wird mit geschliffenem Edelstahlblech ummantelt, um eine hohe Lebensdauer zu gewährleisten. Für zusätzliche Sicherheit werden Kompensatoren eingesetzt und auf thermische Spannungen geprüft.

Durch die Normierung der Bauteile sind unsere Steril-Rohrbündelwärmetauscher konkurrenzfähig und schnell lieferbar.

Anfrageformular

Produktemerkmale

  • cGMP konform gemäss den aktuellen Richtlinien
  • Doppelte Rohrplatte DTS
  • Totraumfreie Ausführung der Produktseite
  • Rohr- und Mantelseite vollständig entleerbar und entlüftbar
  • Sterilanschlüsse produktseitig
  • Oberflächenrauhigkeit der produktberührten Teile bis Ra ≤ 0.4 µm (geschliffen und bei Bedarf elektropoliert)
  • Wärmetauscherrohre nahtlos und elektropoliert
  • O-Ringabdichtung mit FDA- bzw. USP Class VI Zertifikat
  • Ein- oder mehrflutige Ausführung
  • Horizontaler oder vertikaler Einbau
  • Isolierung mit Edelstahlummantelung
  • Kompensator möglich
  • Materialien: 1.4435, 1.4404, 1.4539 und andere hochlegierte Edelstähle
  • Ferritgehalt ≤ 3%

Anwendungsbereiche

  • Pharmaindustrie
  • Biochemie

Prüfungen und Abnahme

  • Druckprobe
  • PT – Prüfung
  • Röntgen – Prüfung
  • Helium Leckage Test
  • Reinigungsprotokoll
  • Ausführung und Abnahme gemäss PED

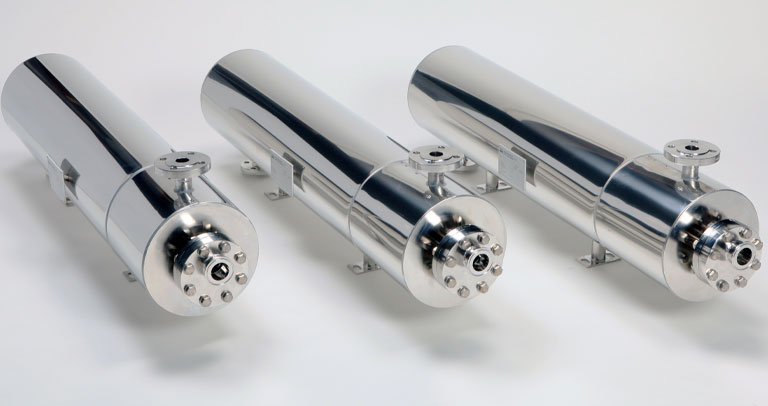

Varianten

  • Steril Rohrbündelwärmetauscher in 1-Pass Ausführung
  • Steril Rohrbündelwärmetauscher in 2-Pass Ausführung
  • Steril Rohrbündelwärmetauscher in 3-Pass Ausführung
  • Steril Rohrbündelwärmetauscher in 4-Pass Ausführung
